微软详细分享HoloLens 2显示问题,承若下一代会优化颜色显示

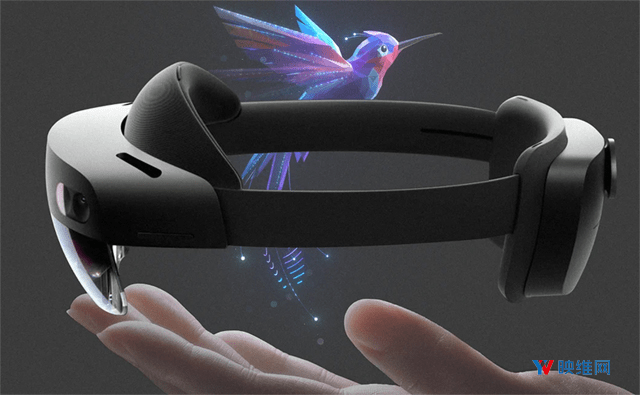

映维网 2020年08月21日)HoloLens 2的显示器是波导管和光投影仪的组合(www.scyfw.com)。在穿戴头显时,用户将透过波导看到遮阳板内的透镜。光投射器位于眉毛上方。HoloLens 2使用激光照亮显示器。

日前,微软发布了一份关于HoloLens 2显示器的用户文档,并介绍了相关的故障排除和常见问题回答。下面是映维网的具体整理:

1. 故障排除

对于HoloLens 2,请通过以下步骤确保显示器所显示的全息图为最高视觉质量:

  1. 增加显示器的亮度。当显示器是最亮的水平时,全息图的效果最好。
  2. 把遮阳板移近你的眼睛。将遮阳板向下摆动到离眼睛最近的位置。
  3. 将遮阳板向下移动。尝试将额头上方的眉垫向下移动,这样会致使遮阳板向下移动到更靠近鼻子的位置。
  4. 运行眼睛校准。显示器会利用瞳孔间距(IPD)和眼睛注视点来优化显示器的图像。如果不运行眼睛校准,图像质量可能会变得更糟糕。要运行眼睛校准,请依次转到设置/Settings➔系统/System➔校准/Calibration➔运行眼睛校准/Run Eye calibration。

2. 常见问题回答

偶尔在显示器下角闪烁的图案是什么?

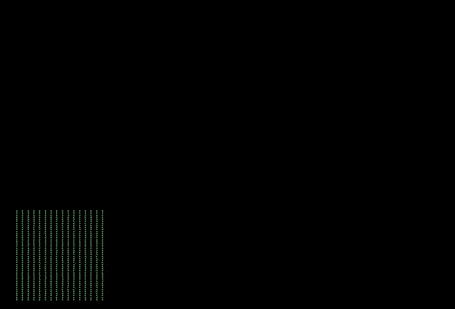

有时候,HoloLens 2会在显示器的左下角和右下角显示不同的图案,如下所示。这种图案是HoloLens2正常操作的一环,主要用于校准显示器以获得最佳体验。

为什么用相机拍摄的照片与我通过HoloLens 2的显示器所看到的内容不是完全一致呢?

HoloLens 2的显示器设计成向人眼显示内容。设备提供了一个适应用户眼睛的主动颜色校正系统。与人眼相比,相机看到的环境不同,下面是可能影响相机拍摄到的内容与用户看到的画面不一致的因素:

  1. 眼睛位置:HoloLens 2的显示器是专门针对用户的眼睛位置而设计。HoloLens 2采用眼动追踪技术来适应用户的眼睛位置。如果相机的位置错位几毫米,图像失真就会出现。
  2. 眼睛运动:显示器能根据用户眼睛的移动来调整颜色。取决于视线是在显示器中心、边缘还是角落,显示器所显示的内容可能有所不同。单张图像拍摄最多只能显示匹配眼睛注视方向的轴的显示效果。
  3. 双目查览:HoloLens 2的显示器设计为可以用两只眼睛查看浏览。大脑可以看到两个图像并将它们融合在一起。只有一个显示器的图像会忽略另一个显示器的信息。
  4. 相机曝光时间:相机的曝光时间必须是1/120秒的精确倍数。HoloLens 的显示帧频为120hz。由于HoloLens 2绘制图像的方式,拍摄一帧的图像不足以匹配人类的视觉体验。同时,如果设备移动,即便是非常微小的移动,系统会重新投影显示器上的图像,从而稳定全息图。拍摄多帧并同时保持HoloLens固定通常需要实验室般的设置。
  5. 相机光圈大小:要拍摄准确的图像,相机的光圈大小必须至少为3毫米。与人眼相比,具有小孔径的手机摄像头可以将来自更小区域的光整合在一起。这种设备对通过大孔径观察到的图案进行颜色校正。当使用小光圈时,均匀性图案更加清晰,即使系统进行了颜色校正,它都能保持可见。
  6. 相机入射光瞳:要拍摄准确的图像,相机的入射光瞳直径应至少为3毫米。否则,相机会捕捉到肉眼看不到的高频图案。为了避免拍摄图像产生像差和其他问题,入射光瞳的位置既要在摄像头前面,同时又要在适眼距位置。
  7. 相机位置:要拍摄HoloLens 2的显示器,其要求更大的相机,并且你很难将相机放置在离HoloLens 2的显示器足够近的位置以观察经颜色校正的图像。如果相机在错误的位置,颜色校正可能会对显示器的拍摄产生负面影响。
  8. 图像校正:典型的数码相机和智能手机相机会采用色调重制曲线(Tone Reproduction Curve;TRC),它可以提高对比度和颜色,从而提供更为饱满的画面。当应用于HoloLens 2的显示器时,这种色调曲线会放大非均匀性。

尽管如此,专业的工业相机依然有可能拍摄到具有代表性的显示器图像。遗憾的是,智能手机、消费者相机和专业相机都无法捕捉到与HoloLens 2用户看到的画面相匹配的图像。

眼睛校准对显示图像质量有什么作用?

HoloLens 2的显示器根据用户眼睛位置主动校正图像。眼睛校准提供了两个重要的输入:用户的瞳孔间距离(IPD);每只眼睛的注视方向。如果没有眼睛校准,系统默认一个没有眼睛移动的常规眼睛位置。主动颜色校正和不校正的区别取决于用户的生理学本身。例如,如果具有与系统默认值相同的IPD,用户将看到较少的颜色校正优化。如果用户的IPD比系统默认值窄或宽,则显示图像会发生更多变化。

注意,未来操作系统更新中的一项新功能将能自动检测眼睛位置。用户可以注册Insider Preview以试用所述功能。

HoloLens 1和HoloLens 2的显示器有何不同?

在体验了HoloLens 1之后,客户给微软提出的最大要求是:1.增加视场;2.增加亮度。技术的发展允许微软生产出视场面积翻倍的波导管,并生产出亮度高达三倍的光投影仪。硬件为显示图像质量的三个权衡设置了基线:视场;亮度;颜色均匀性。持续的技术进步允许我们在不牺牲其他领域的前提下对所有领域进行改进。在这一期间,现有技术为设备设置了上述的三个权衡设置了限制。

有什么即将发布的功能可以改善HoloLens 2的图像质量吗?

尽管微软正在进行一系列改善图像质量的调查,但预计下一版本将支持:

  1. 自动眼睛定位:这项功能允许眼睛校准程序在后台进行。用户将不再需要运行眼睛校准以支持颜色校正。它会自动运行工作。
  2. 颜色校准优化:这一更新集中于较暗颜色(如深灰色)的颜色值。现在,较暗的颜色会出现红色调。当整个显示屏变暗时,整个显示屏会出现红色。所述问题是因为较暗颜色的红色通道中活动过多。团队已经描述了较暗颜色的激光照明曲线,并正在为用户提供校准程序。结果是整个亮度光谱的颜色精度会更高。
  3. 阅读模式。对于应用开发者来说,为了获得更高的角度分辨率,你可以牺牲一定地显示器视场。应用开发者可以覆盖投影矩阵,从而以显示器的绘图分辨率呈现内容。这一特性会导致视场减少30%,但角分辨率会相应地提高。团队正在努力将所述功能引入Mixed Reality Toolkit。当可用时,这个阅读模式将支持所有HoloLens 2操作系统,不依赖于操作系统更新。

操作系统更新将自动推送。你同时可以通过Insider Preview项目测试新功能的早期版本。

对于开发者应用暗模式设计原则,有什么建议吗?

微软正在准备暗模式设计原则的开发者指南,而所述指南将很快纳入开发者文档。建议的摘要包括:

  1. 用深色作为UI背景
  2. 用半粗体或粗体
  3. 使用Mixed Reality Toolkit的HolographicBackplate材质

如何清洁HoloLens 2的显示器?

用超细纤维布轻轻擦拭遮阳板。要对遮阳板进行消毒,请使用70%的异丙醇轻轻弄湿抹布,然后擦拭遮阳板。完整的清洁指南请点击这个页面。
